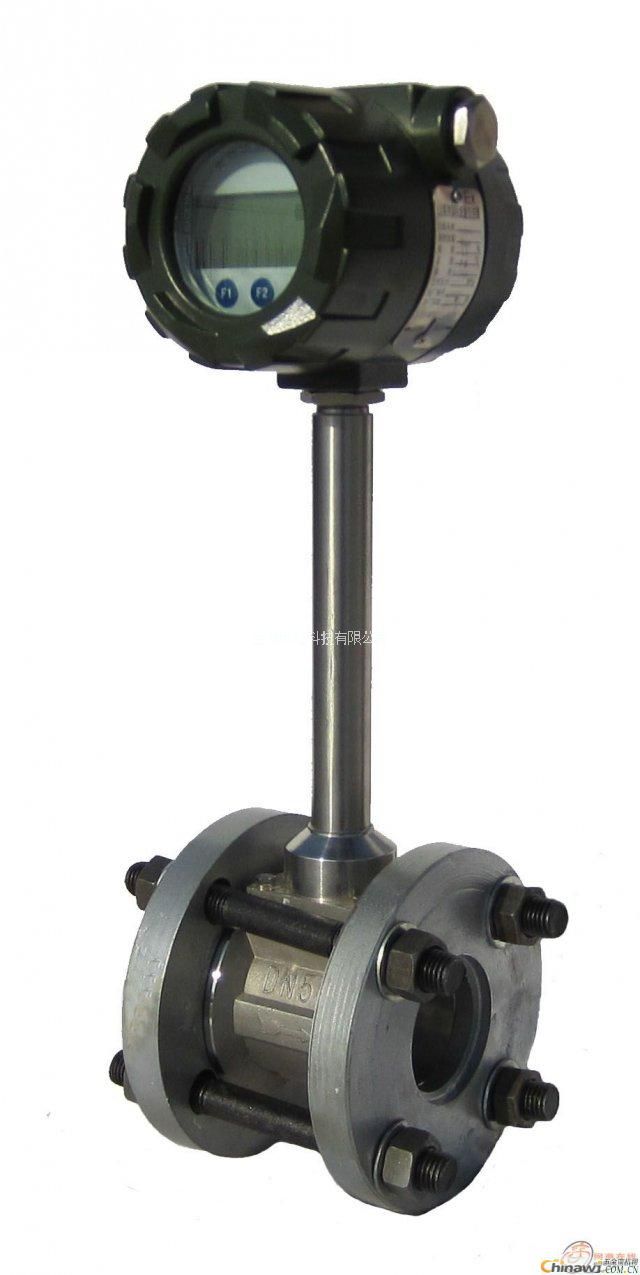

LUG智能渦街流量計是基于卡門渦街原理研制成功的新型流量計。渦街流量計適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣、一般氣體、水和低腐蝕性液體的質量流量、體積流量。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。產品廣泛用于石油、化工、冶金、機械、食品、造紙，以及城市管道供熱、供水、煤氣等行業的各種低黏度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。
◆渦街流量計測量原理：
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，如右圖所示，旋渦列在旋渦發生體下游非對稱地排列。
假設旋渦的發生頻率為f，被測介質平均流速為，旋渦發生體迎流面寬度為d，表體通徑為D，即可得到以下關系式：
（1）f=SrU1/d=SrU/md
式中U1--旋渦發生體兩側平均流速，m/s；
Sr--斯特勞哈爾數；
m--旋渦發生體兩側弓形面積與管道橫截面面積之比
管道內體積流量qv為
(2)qv=πD2U/4=πD2mdf/4Sr
(3)K=f/qv=[πD2md/4Sr]-1
式中 K--流量計的儀表系數，脈沖數/m3（P/m3）。
K除與旋渦發生體、管道的幾何尺寸有關外，還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，圖2所示為圓柱狀旋渦發生體的斯特勞哈爾數與管道雷諾數的關系圖。由圖可見，在ReD=2×104～7×106范圍內，Sr可視為常數，這是儀表正常工作范圍。當測量氣體流量時，VSF的流量計算式為：
式中 qVn，qV--分別為標準狀態下（0oC或20oC，101.325kPa）和工況下的體積流量，m3/h；
Pn，P--分別為標準狀態下和工況下的絕對壓力，Pa；
Tn，T--分別為標準狀態下和工況下的熱力學溫度，K；
Zn，Z--分別為標準狀態下和工況下氣體壓縮系數。
由上式可見，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在一定雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。
渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
在實際應用中，往往@大流量遠低于儀表的上限值，隨著負荷的變化，@小流量又往往會低于儀表的下限值，儀表并非工作在它的@佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。

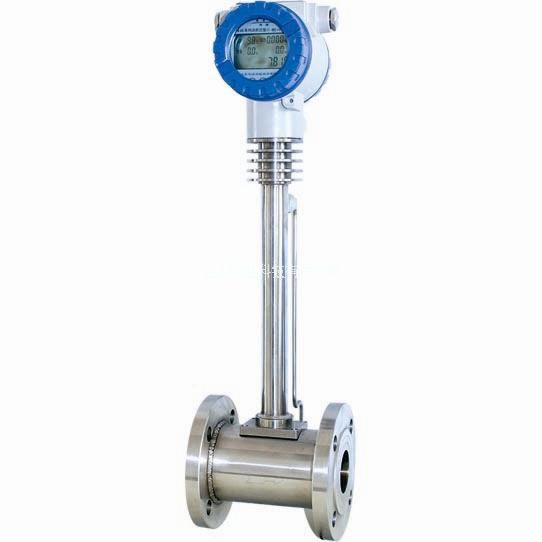

為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
◆產品特點：
1、壓力損失小，運行費用低，更具節能意義。
2、結構簡單，無可動部件，無磨損，無需機械維修。
3、測量量程比寬，可達10：1（特殊可以擴展）。
4、采用低功耗CPU中央處理器及液晶顯示器，采用微功耗設計，耗能低微，分電池供電就地型（電池可用2年）與電池供電遠傳型，也有外供電遠傳型，性能穩定可靠。
4、電路高度集成，技術先進，電路無漂移、無自激，就地顯示溫度、壓力、瞬時流量、累積流量、密度、頻率等參數。可以被測介質進行穩壓補償。
5、采用隱藏按鍵設計，密碼菜單管理，有效防止無關人員對儀表改動，儀表參數現場設定簡單。
6、儀表設計數字脈沖輸出，也有兩線制4~20mA電流輸出。帶Hart協議。帶RS485通訊接口。
7、特定的數據實時存貯功能，無論什么情況都能保證內部數據永不丟失。
8、采用壓電晶體檢測元件，可靠性高，可在-20~280℃范圍內工作
◆技術參數
| 采用標準 | Q/YHC0401-2001 JB/T6807-93 | |
| 測量介質 | 氣體、液體、蒸汽 | |
| 口徑規格 | 法蘭卡裝式 | 15，25，30，40，50，65，80，100 |
| 法蘭連接式 | 125，150，200 | |

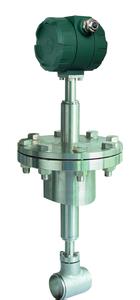

| 插入式口徑規格 | 200～2000 | |
| 流量范圍 | 正常測量流速范圍 | 液體：0.5～7m/s,氣體：5～50m/s |
| 正常測量流量范圍 | 液體、氣體流量測量范圍見表1；蒸汽流量范圍見表2；插入式流量范圍見表3 | |
| 量 程 | 參考表1、表2、表3 | |
| 精 度 | 法蘭卡裝式、法蘭式為1級、1.5 | |
| 插入式為2.5級 | ||
| 環境溫度 | -25℃～+55℃ | |
| 介質溫度 | 常溫：-20℃～+100℃，高溫：-20℃～+150℃或-20℃～+250℃ | |
| 電 源 | DC 24V±10%；DC 12V±10%；3.6V 7.5Ah | |
| 工作壓力 | DN 25～50： 2.5MPa、4.0MPa | |
| DN 80～200： 1.6MPa、2.5MPa | ||
| 插入式： 1.6MPa | ||
| 防護等級 | IP65 | |
| 防爆等級 | 本安型 iaIIcT1－T5 | |
| 輸出信號 | 電壓脈沖 | 高電平8～10V，低電平0.7～1.3V (防暴型：高電平4～5) |
| 脈沖占空比約50%，傳輸距離為100米 | ||
| 標準電流 | 4 ～ 20mA，負載電阻小于600Ω(電源24V)，傳輸距離為3000米 | |
| 信號線接口 | 內螺紋 M20×1.5 | |
| 材 質 | 表體： 1Cr18Ni9Ti,轉換器外殼：鋁合金 | |
表1、液體與氣體(單位：m3/h):
| 口徑（mm） | 液體測量范圍（m3/h） | 輸出頻率（Hz） | 氣體測量范圍（m3/h） | 輸出頻率（Hz） |
| DN25 | 1～12 | - | 10～100 | - |
| DN32 | 1.5～23 | - | 15～150 | - |
| DN40 | 2.4～32 | - | 23～230 | - |
| DN50 | 4～50 | - | 35～350 | - |
| DN80 | 10～130 | - | 90～900 | - |
| DN100 | 20～200 | - | 140～1400 | - |
| DN150 | 31～310 | - | 300～3000 | - |
| DN200 | 45～450 | - | 550～5500 | - |
| DN250 | 80～800 | - | 880～8800 | - |
| DN300 | 150～150 | - | 1300～13000 | - |
| （DN300） | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
| （DN400） | 180～3000 | 5.6～87 | 2750～27500 | 85～880 |
| （DN500） | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
| （DN600） | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
| （DN800） | 750～10000 | 5.6～88 | 11000～110000 | 85～880 |
| （DN1000） | 1200～17000 | 5.8～88 | 17000～170000 | 85～880 |
| 注：（DN300）～（DN1000）為插入式渦街流量計 | ||||
飽和水蒸汽質量流量范圍
| 絕壓P/MPa 溫度T/℃ 密度ρ/（kg/m3） |
0.2 120.23 1.129 |
0.3 133.54 1.651 |
0.4 143.62 2.163 |
0.5 151.84 2.669 |
0.6 158.94 3.170 |
0.7 164.96 3.667 |
0.8 170.41 4.162 |
| DN25 Qmin Qmax 可擴展@大上限 |
14 140 140 |
17 170 204 |
19 190 267 |
22 220 330 |
23 230 391 |
25 250 453 |
27 270 541 |
| DN32 Qmin Qmax 可擴展@大上限 |
31 310 357 |
38 380 522 |
44 440 684 |
48 480 844 |
53 530 1003 |
57 570 1160 |
60 600 1317 |
| DN50 Qmin Qmax 可擴展@大上限 |
52 520 558 |
63 630 816 |
73 730 1069 |
81 810 1320 |
88 880 1568 |
95 950 1813 |
101 1010 2058 |
| DN65 Qmin Qmax 可擴展@大上限 |
67.8 678 900 |
99 990 1326 |
131 1310 1741 |
160 1600 2134 |
180 1800 2535 |
200 2000 2733 |
215 2150 3330 |
| DN80 Qmin Qmax 可擴展@大上限 |
122 1220 1429 |
148 1480 2090 |
170 1700 2738 |
188 1880 3379 |
205 2050 4013 |
221 2210 4642 |
235 2350 5269 |
| DN100 Qmin Qmax 可擴展@大上限 |
175 1750 2233 |
212 2120 3266 |
242 2420 4278 |
269 2690 5279 |
293 2930 5279 |
315 3150 7254 |
336 3360 8233 |
| DN150 Qmin Qmax 可擴展@大上限 |
350 3500 5025 |
423 4230 7348 |
484 4840 9627 |
538 5380 11879 |
586 5860 14019 |
631 6310 16321 |
672 6720 15824 |
| DN200 Qmin Qmax 可擴展@大上限 |
700 7000 8933 |
846 8460 13064 |
969 9690 17115 |
1076 10760 21119 |
1173 11730 25083 |
1261 12610 29016 |
1344 13440 32993 |
| 絕壓p/MPa 濕度T/℃ 密度p/（kg/m3） |
0.9 175.36 4.655 |
1.0 179.88 5.147 |
1.2 187.96 6.127 |
1.4 195.04 7.106 |
1.6 201.37 8.085 |
1.8 207.11 9.065 |
2.0 212.37 10.05 |
| DN25 Qmin Qmax 可擴展@大上限 |
28 280 575 |
30 300 636 |
33 330 757 |
35 350 878 |
37 370 999 |
40 400 1120 |
42 420 1242 |
| DN32 Qmin Qmax 可擴展@大上限 |
64 640 1473 |
67 670 1629 |
73 730 1939 |
79 790 2249 |
84 840 2559 |
89 890 2869 |
94 940 3180 |
| DN50 Qmin Qmax 可擴展@大上限 |
107 1070 2302 |
112 1120 2545 |
122 1220 3030 |
132 1320 3514 |
140 1400 3998 |
149 1490 4483 |
157 1570 4970 |
| DN65 Qmin Qmax 可擴展@大上限 |
220 2200 3724 |
225 2250 4117 |
235 2350 4902 |
245 2450 5685 |
255 2550 6470 |
265 2650 7252 |
275 2750 8038 |
| DN80 Qmin Qmax 可擴展@大上限 |
249 2490 5893 |
261 2610 6515 |
285 2850 7757 |
307 3070 8996 |
328 3280 10235 |
347 3470 11476 |
365 3650 12723 |
| DN100 Qmin Qmax 可擴展@大上限 |
355 3550 9208 |
374 3740 10181 |
408 4080 12120 |
439 4390 14057 |
468 4680 15993 |
496 4960 17932 |
522 5220 19880 |
| DN150 Qmin Qmax 可擴展@大上限 |
711 7110 20719 |
747 7470 22909 |
815 8150 27270 |
878 8780 31628 |
936 9360 35985 |
992 9920 40347 |
1044 10440 44732 |
| DN200 Qmin Qmax 可擴展@大上限 |
1421 14210 36834 |
1494 14940 40727 |
1630 16300 48481 |
1756 17560 56228 |
1873 18730 63794 |
1983 19830 71729 |
2088 20880 79523 |
流量計規格表：
法蘭卡裝式及法蘭連接式渦街變送器（1.6MPa）尺寸見表
| 卡裝式 | 公稱通徑 mm |
壓力等級 MPa |
L mm |
G | D mm |
d 1 mm |
N－d2 | d mm |
b mm |
重量 Kg |
| 常溫 高溫 | ||||||||||
| 25 | 2.5～4.0 | 80 | 342 500 | 76 | - | - | 25 | - | 7 | |
| 32 | 2.5～4.0 | 80 | 342 505 | 76 | - | - | 32 | - | 10 | |
| 50 | 2.5～4.0 | 80 | 337 515 | 86 | - | - | 50 | - | 12.5 | |
| 65 | － | 80 | 345 530 | 102 | - | - | 65 | - | 28 | |
| 80 | 1.6～2.5 | 100 | 350 540 | 112 | - | - | 80 | - | 25 | |
| 100 | 1.6～2.5 | 110 | 330 550 | 132 | - | - | 100 | - | 35 | |
| 150 | 1.6 | 140 | 355 575 | 203 | - | - | 150 | - | 40 | |
| 200 | 1.6 | 150 | 380 600 | 259 | - | - | 200 | - | 46 | |
| 法蘭連接式 | 100 | 1.6 | 250 | 310 530 | 215 | 180 | 8－φ18 | 100 | 26 | 30 |
| 150 | 1.6 | 300 | 335 555 | 280 | 240 | 8－φ23 | 150 | 28 | 34 | |
| 200 | 1.6 | 320 | 370 590 | 335 | 295 | 12－φ23 | 200 | 30 | 41 |
◆外形尺寸
1、法蘭卡裝式（圖3）
2、法蘭連接式（圖4）
3、直管段要求
4、球閥插入式渦街安裝定位尺寸
◆渦街流量計產品選型
| LUGB | 智能渦街流量計 | ||||||
| 公稱通徑 | -XXX | 50表示DN50 | 蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計 | ||||
| 代號 | 功能1 | ||||||
| N | 無溫壓補償 | ||||||
| Y | 有溫壓補償 | ||||||
| 代號 | 輸出型號 | ||||||
| F1 | 4-20mA輸出（二線制） | ||||||
| F2 | 4-20mA輸出（三線制） | ||||||
| F3 | RS485通訊接口 | ||||||
| 代號 | 被測介質 | ||||||
| J1 | 液體 | ||||||
| J2 | 氣體 | ||||||
| J3 | 蒸汽 | ||||||
| 代號 | 連接方式 | ||||||
| L1 | 法蘭卡裝式 | ||||||
| L2 | 法蘭連接式 | ||||||
| L3 | 插入式 | ||||||
| 代號 | 功能2 | ||||||
| E1 | 1.0級 | ||||||
| E2 | 1.5級 | ||||||
| T1 | 常溫 | ||||||
| T2 | 高溫 | ||||||
| T3 | 蒸汽 | ||||||
| P1 | 1.6MPa | ||||||
| P2 | 2.5MPa | ||||||
| P3 | 4.0MPa | ||||||
| D1 | 內部3.6V供電 | ||||||
| D2 | DC24V供電 | ||||||
| B1 | 不銹鋼 | ||||||
| B2 | 碳鋼 | ||||||
